একটি স্টিল কয়েল হাইড্রোলিক আনকয়লার হল ধাতুর কয়েলগুলিকে (স্টিল, অ্যালুমিনিয়াম, তামা, ইত্যাদি) সমর্থন, খোলা এবং নিয়ন্ত্রণের জন্য শীট মেটাল প্রক্রিয়াকরণ লাইনে (যেমন রোল ফর্মিং লাইন, স্লিটিং লাইন, কাট-টু-লেংথ লাইন এবং স্ট্যাম্পিং লাইন) ব্যবহৃত সরঞ্জামগুলির একটি মূল অংশ। এর মূল বৈশিষ্ট্য হল প্রাথমিক শক্তি এবং নিয়ন্ত্রণ পদ্ধতি হিসাবে একটি হাইড্রোলিক সিস্টেমের ব্যবহার।
Jiangyin Hailong Machinery Factory হল ইস্পাত কুণ্ডলী হাইড্রোলিক Uncoilers চীনে সরবরাহকারী। ১২০০-এর বেশি গ্রাহক সম্পর্কের সাথে, আমরা কাস্টম রোল ফর্মিং সরঞ্জাম দিয়ে বিভিন্ন শিল্পে সেবা প্রদান করি, সরবরাহ করি ইস্পাত কুণ্ডলী হাইড্রোলিক Uncoilers বিক্রয়ের জন্য.
প্রধান উপাদান:
ফ্রেম/বেস: সম্পূর্ণ ইউনিট সমর্থন করে।

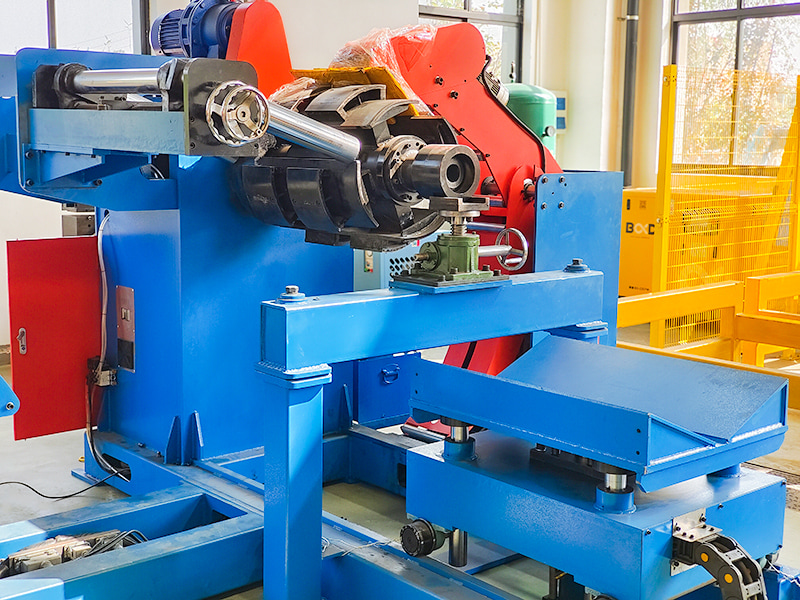

হাইড্রোলিক এক্সপান্ডিং এবং কন্ট্রাক্টিং রিল: মূল উপাদান, একটি হাইড্রোলিক সিলিন্ডার এবং সম্প্রসারণ এবং সংকোচন প্রক্রিয়া (সেক্টর প্লেট, পিরামিড হাতা ইত্যাদি) ধারণকারী।
টাকু এবং বিয়ারিং: কয়েল এর ঘূর্ণন সমর্থন.

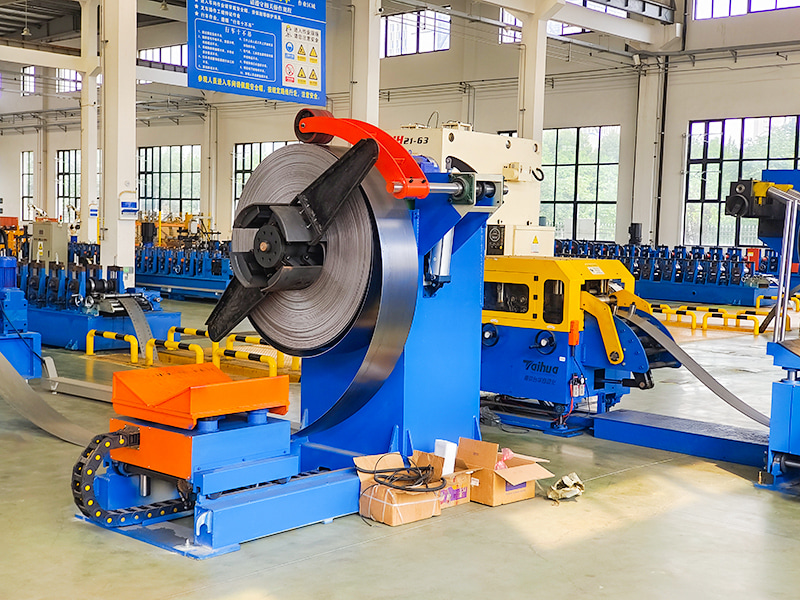

প্রেসিং আর্ম (প্রেসিং রোলার): একটি হাইড্রোলিক সিলিন্ডার দ্বারা চালিত, প্রেসিং আর্মটি কয়েলের বাইরের বলয়ের উপর চাপ দেয়।
বাহু বহন/বাহন বহনকারী: কয়েলের জন্য সহায়ক সহায়তা প্রদান করে।
ব্রেকিং সিস্টেম: সাধারণত, একটি হাইড্রোলিক ডিস্ক ব্রেক বা হাইড্রোলিক মোটর আনকোয়েলিং টান তৈরি করে।
ড্রাইভ সিস্টেম: টাকুটি একটি মোটর এবং রিডুসার দ্বারা বা একটি হাইড্রোলিক মোটর দ্বারা চালিত হতে পারে।
হাইড্রোলিক স্টেশন: একটি হাইড্রোলিক পাম্প, মোটর, তেল ট্যাঙ্ক, কন্ট্রোল ভালভ ব্লক (দিকনির্দেশক ভালভ, আনুপাতিক ভালভ/সার্ভো ভালভ, চাপ ভালভ, ফ্লো ভালভ, ইত্যাদি), কুলার, ফিল্টার ইত্যাদি অন্তর্ভুক্ত করে।
ইলেকট্রিক্যাল কন্ট্রোল সিস্টেম: পিএলসি, টাচ স্ক্রিন (এইচএমআই), সেন্সর (প্রক্সিমিটি সুইচ, এনকোডার, ইত্যাদি), ইত্যাদি, কমান্ড গ্রহণ করতে, স্ট্যাটাস মনিটর করতে এবং হাইড্রোলিক সিস্টেমের অপারেশনকে সুনির্দিষ্টভাবে নিয়ন্ত্রণ করতে ব্যবহৃত হয়।
সহায়ক ডিভাইস: যেমন কয়েল সেন্টারিং ডিভাইস (CPC) এবং প্রান্ত নির্দেশিকা।
কর্মপ্রবাহ ওভারভিউ:
কয়েল লোডিং: একটি ক্রেন বা ট্রলি কয়েলটিকে আনকয়লারের সাপোর্ট আর্ম/ট্রলিতে তুলে দেয়। সাপোর্ট আর্মটি উত্থাপিত হয় বা ট্রলিটি কুণ্ডলীটিকে মোটামুটিভাবে রিলের কেন্দ্রের সাথে সারিবদ্ধ করতে চলে।
রিল সন্নিবেশ এবং উত্তেজনা: রিল (এর হ্রাসকৃত ব্যাস অবস্থায়) কয়েলের ভিতরের গর্তে ঢোকানো হয়। হাইড্রোলিক সিস্টেম রিলকে প্রসারিত করতে চালিত করে, দৃঢ়ভাবে কুণ্ডলীর ভেতরের প্রাচীরকে সমর্থন করে।
রিল আর্ম/ট্রলি রিট্র্যাকশন: সাপোর্ট ডিভাইসটি কম করে বা সরে যায়।
আর্ম নিচে চাপা: একটি হাইড্রোলিক সিলিন্ডার কুণ্ডলীর বাইরের স্তর টিপে প্রেসিং আর্মকে (বেলন চাপা) নিচে নিয়ে যায়।
থ্রেডিং এবং টেনশন স্থাপন: একটি অপারেটর বা একটি স্বয়ংক্রিয় সিস্টেম পরবর্তী সরঞ্জামগুলির (যেমন একটি স্ট্রেইটনার) মাধ্যমে স্ট্রিপের মাথা টেনে নেয়। ব্রেকিং সিস্টেমটি প্রয়োজনীয় অনিয়ন্ত্রিত উত্তেজনা স্থাপন করতে সক্রিয় হয়।
আনকোয়েলিং অপারেশন: উত্পাদন লাইন শুরু হয়, এবং টাকু (একটি বৈদ্যুতিক বা হাইড্রোলিক মোটর দ্বারা চালিত) রিল এবং কুণ্ডলী ঘুরিয়ে আনওয়ান্ড করে। কুণ্ডলীর ব্যাস কমে যাওয়ার সাথে সাথে প্রেসিং আর্মটি ধীরে ধীরে বৃদ্ধি পায়, যখন ব্রেকিং সিস্টেম ক্রমাগত স্থির উত্তেজনা প্রদান করে।
ডিসচার্জিং: কয়েলটি নিঃশেষ হয়ে গেলে, প্রেসিং আর্ম উত্থাপিত হয়, রিল হাইড্রোলিকভাবে সংকুচিত হয় এবং কয়েল সাপোর্ট আর্ম/ট্রলি খালি কুণ্ডলী কোরটি সরানোর জন্য একটি সমর্থন অবস্থানে চলে যায়, পরবর্তী চক্রের জন্য প্রস্তুত হয়।
| টাইপ | MTC-700 | MTC-800 | MTC-1000 | MTC-1300 | MTC-1600 |
| উপাদানের প্রস্থ (মিমি) | 700 | 800 | 1000 | 1300 | 1600 |
| উপাদানের বেধ (মিমি) | 3 | ||||
| ইনার দিয়া। (মিমি) | φ450 ～ 530 | ||||
| আউটটার দিয়া। (মিমি) | φ1200 | φ1200 | φ1200 | φ1200 | φ1200 |
| ওজন (কেজি) | 2500 ～ 20000 | 3000 ～ 20000 | 3000 ～ 20000 | 3000 ～ 20000 | 3000 ～ 20000 |
| গতি (মি/মিনিট) | 15 | ||||
| প্রসারিত হচ্ছে | হাইড্রোলিক সম্প্রসারণ | ||||
| মেশিনের ওজন (কেজি) | 2000 | 2100 | 2300 | 2500 | 3000 |
| মেশিন Sie (মিমি) | 1.7×1.3×1.4 | 1.8×1.4×1.4 | 2.0×1.5×1.6 | 2.5×1.8×1.8 | 3.0×2.0×2.0 |
| শক্তি | AC 3Ph 380V (কাস্টমাইজ করতে পারেন) | ||||
