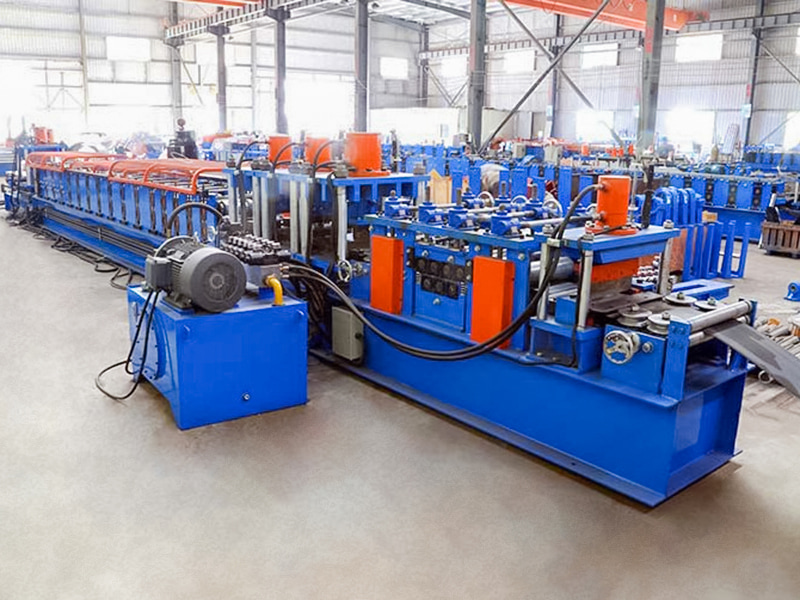

C80-300 টাইপ সম্পূর্ণ স্বয়ংক্রিয় C Purlin রোল ফর্মিং মেশিন

প্রধান কর্মপ্রবাহ:

Uncoiling: ইস্পাত কুণ্ডলী uncoiler উপর স্থাপন করা হয়, স্বয়ংক্রিয়ভাবে unfolded এবং সমতল করা হয়.

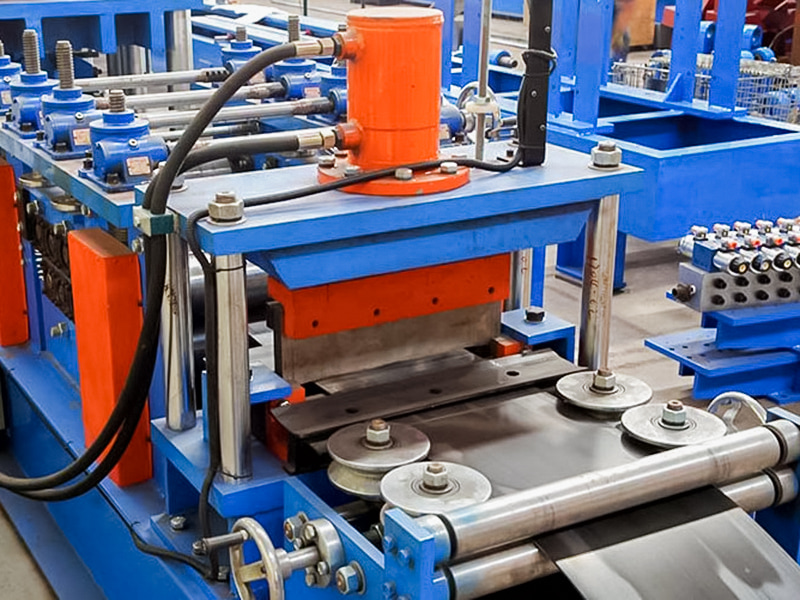

নির্দেশিত খাওয়ানো: ফালা প্রধান মেশিন গঠনের মধ্যে নির্দেশিত হয়.

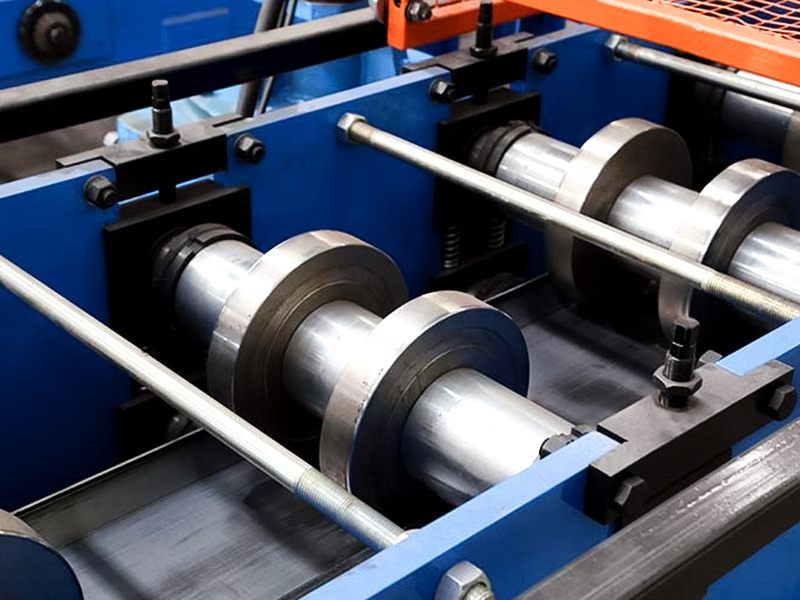

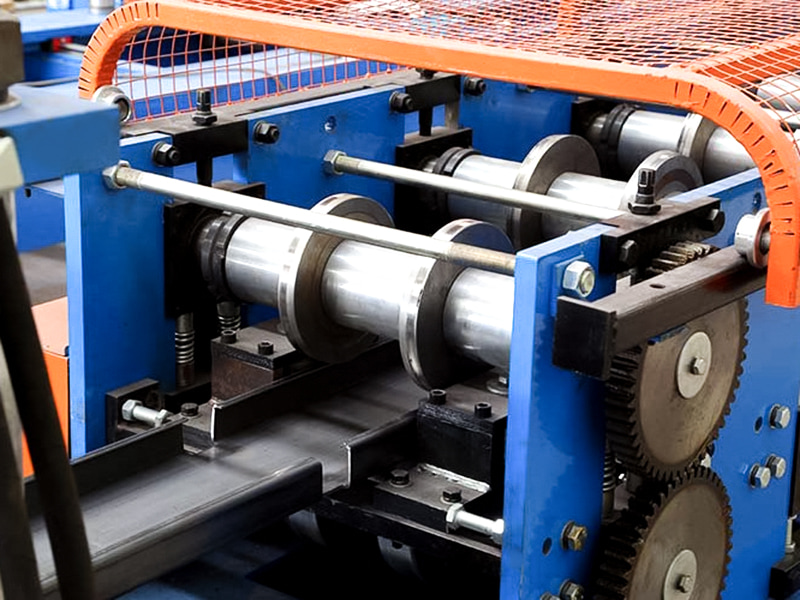

রোল গঠন: স্ট্রিপটি ক্রমানুসারে রোলার স্টেশন গঠনের একাধিক গ্রুপ (সাধারণত এক ডজন থেকে বিশটিরও বেশি) মধ্য দিয়ে যায়। প্রতিটি বেলন স্ট্রিপে সুনির্দিষ্ট নমন বল প্রয়োগ করে, ধীরে ধীরে তার আকৃতি একটি সমতল প্লেট থেকে চূড়ান্ত C-আকৃতির বিভাগে পরিবর্তন করে।

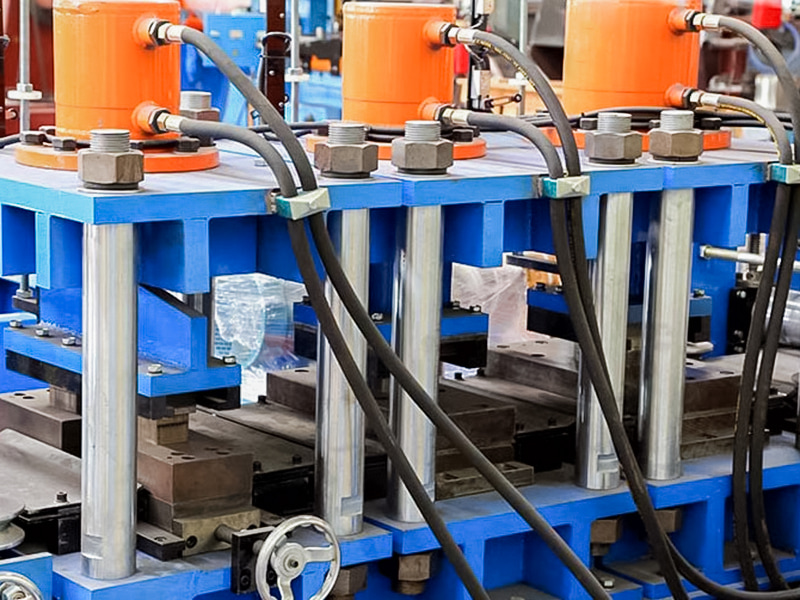

অনলাইন পাঞ্চিং/স্ট্যাম্পিং (ঐচ্ছিক): কিছু মডেল গঠনের সময় বা পরে পাঞ্চিং ইউনিটগুলিকে একীভূত করে, যা স্বয়ংক্রিয়ভাবে সংযোগের ছিদ্র বা ওয়েব বা কার্লিং প্রান্তে অন্যান্য চিহ্নগুলিকে পাঞ্চ করতে পারে।

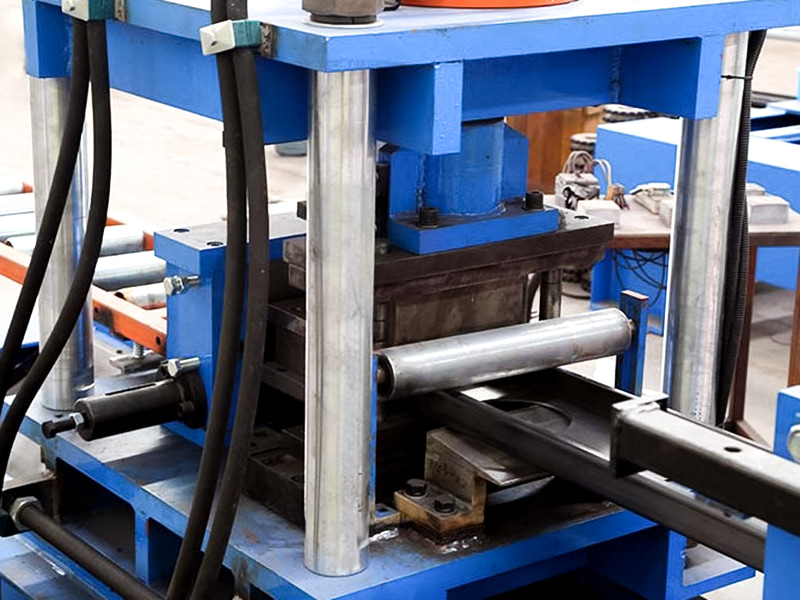

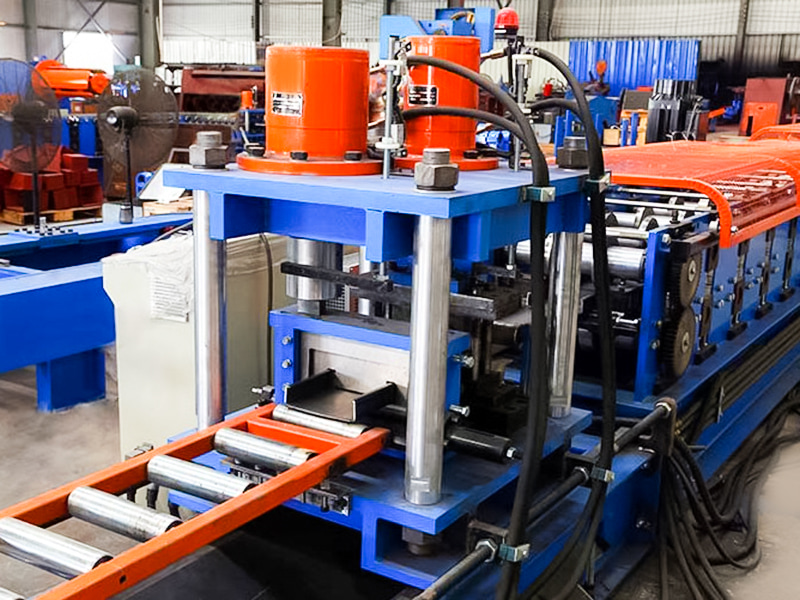

দৈর্ঘ্য পরিমাপ এবং কাটা: ক্রমাগত সি-আকৃতির ইস্পাত, গঠনের পরে পরিমাপকারী যন্ত্রের (এনকোডার) মধ্য দিয়ে যায়। পূর্বনির্ধারিত দৈর্ঘ্যে পৌঁছে গেলে, উচ্চ-গতির কাটিং ডিভাইস (সাধারণত একটি ফ্লাইং করাত বা হাইড্রোলিক পাঞ্চিং শিয়ার) সক্রিয় হয় এবং গঠনকারী হোস্টের ক্রমাগত ক্রিয়াকলাপকে বাধা না দিয়ে তাত্ক্ষণিকভাবে কেটে যায়।

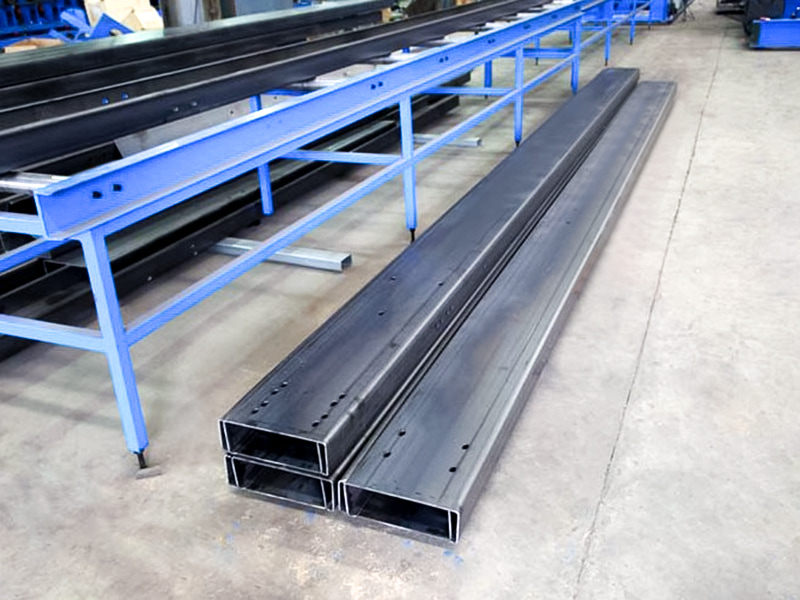

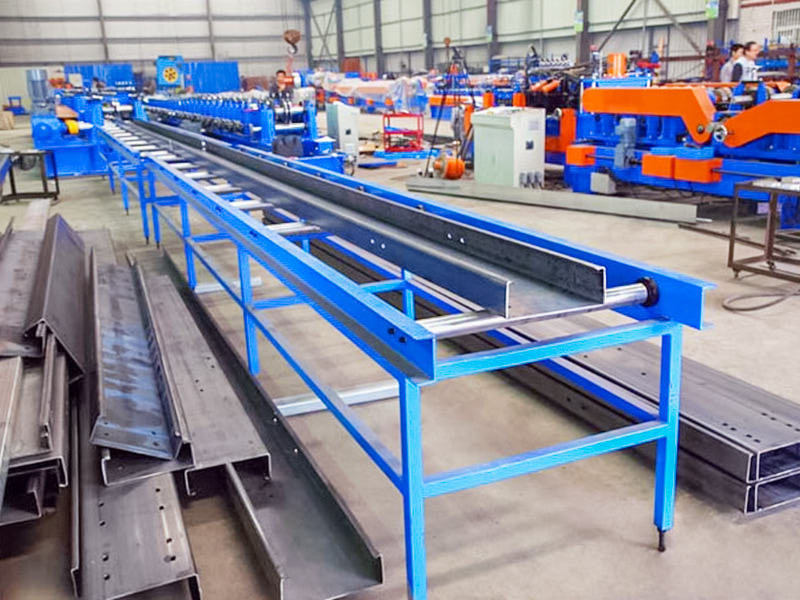

ডিসচার্জিং এবং স্ট্যাকিং: কাটা সিঙ্গেল সি পুরলিন হোস্টের বাইরে নিয়ে যাওয়া হয় এবং স্ট্যাকিং সিস্টেমের মাধ্যমে স্বয়ংক্রিয়ভাবে সংগ্রহ, সারিবদ্ধ এবং বান্ডিলে স্ট্যাক করা হয়।

নিয়ন্ত্রণ ব্যবস্থা: পিএলসি এবং এইচএমআই (মানব-মেশিন ইন্টারফেস) সম্পূর্ণ প্রক্রিয়া নিয়ন্ত্রণ করে, সরঞ্জামের অবস্থা নিরীক্ষণ করে, উৎপাদন ডেটা সঞ্চয় করে, বিভিন্ন স্পেসিফিকেশনের পণ্যগুলির জন্য উত্পাদন পরামিতি সেট এবং স্যুইচ করে।

প্রধান অ্যাপ্লিকেশন এবং সুবিধা:

অ্যাপ্লিকেশন: প্রধানত ইস্পাত কাঠামো নির্মাণ শিল্পে ব্যবহৃত হয়, কারখানা, গুদাম, জিমনেসিয়াম, সুপারমার্কেট ইত্যাদির মতো ভবনগুলির জন্য ছাদ এবং প্রাচীরের পুরলিন উত্পাদন করে।

সুবিধা:

উচ্চ দক্ষতা: সম্পূর্ণ স্বয়ংক্রিয় অবিচ্ছিন্ন উত্পাদন, গতি প্রতি মিনিটে দশ মিটার থেকে কয়েক ডজন মিটার পর্যন্ত পৌঁছতে পারে এবং আউটপুট একক-পিস স্ট্যাম্পিং বা আধা-স্বয়ংক্রিয় সরঞ্জামের চেয়ে অনেক বেশি।

উচ্চ নির্ভুলতা: ছাঁচনির্মাণ আকার সঠিক এবং পণ্যের সামঞ্জস্য ভাল।

উপকরণ সংরক্ষণ করুন: ক্রমাগত উত্পাদন উপাদানের মাথা এবং লেজের ক্ষতি হ্রাস করে।

শ্রম সংরক্ষণ করুন: উচ্চ মাত্রার অটোমেশন এবং কম অপারেটর প্রয়োজনীয়তা।

নমনীয়তা: একটি মেশিন বিভিন্ন উচ্চতা (80-300 মিমি সীমার মধ্যে), বিভিন্ন বেধ এবং বিভিন্ন কার্লিং মাপের রোলারগুলি প্রতিস্থাপন করে এবং পরামিতিগুলি সামঞ্জস্য করে বিভিন্ন ধরণের সি-আকৃতির পুরলিন স্পেসিফিকেশন তৈরি করতে পারে।

হ্রাসকৃত খরচ: সামগ্রিক উত্পাদন দক্ষতা উচ্চ এবং ইউনিট উত্পাদন খরচ উল্লেখযোগ্যভাবে হ্রাস করা হয়।
