ভূমিকম্প প্রতিরোধের শিয়ার ওয়াল উত্পাদন লাইন

মূল ফাংশন এবং প্রযুক্তিগত বৈশিষ্ট্য:

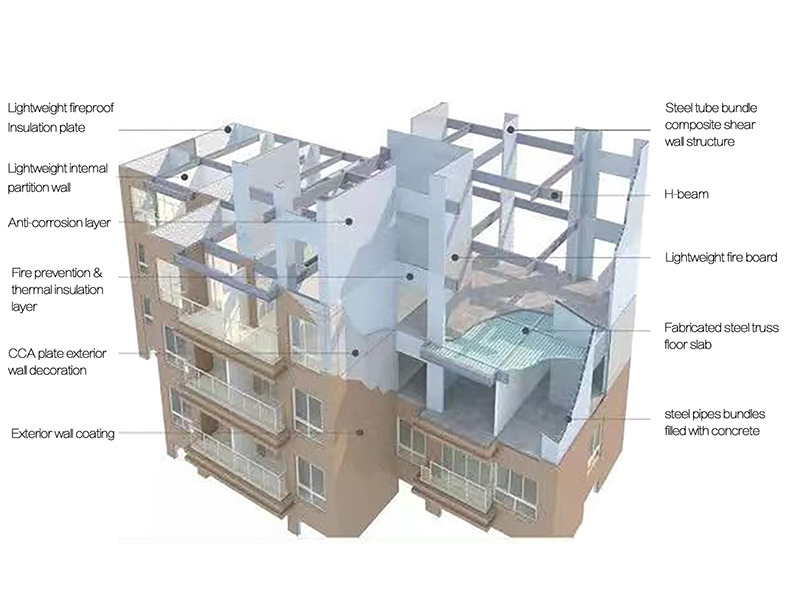

1) ইন্টিগ্রেটেড কম্পোজিট সেকশন গঠন

প্রধান ওয়াল প্যানেল: উচ্চ-শক্তির ইস্পাত প্লেট (Q550GJ/Q690) যার পুরুত্ব 2.0-8.0 মিমি এবং ≥650 MPa এর প্রসার্য শক্তি।

উল্লম্ব স্টিফেনার: টি-আকৃতির বা U-আকৃতির পাঁজরে (80-200 মিমি উচ্চতা) ঠান্ডা-বাঁকানো দেওয়ালের বাকলিং প্রতিরোধ ক্ষমতা বাড়াতে।

অনুভূমিক শিয়ার স্ট্রিপস: রোল-গঠিত ট্রান্সভার্স কোরাগেশন (দৈর্ঘ্যে 150-300 মিমি) শক্তির অপচয় বাড়াতে। https://example.com/spsw-profile.png (স্কিম্যাটিক ডায়াগ্রাম: স্টিল প্লেট শিয়ার ওয়াল কম্পোজিট স্ট্রাকচার)

2) অপ্টিমাইজড সিসমিক কর্মক্ষমতা নকশা

রোলারগুলিতে প্রিসেট "দুর্বল মরীচি, শক্তিশালী প্রাচীর" বাঁকানো রেখাগুলি সিসমিক শক্তির দিকনির্দেশক মুক্তির নির্দেশনা দেয় (8 মাত্রার ভূমিকম্প প্রতিরোধের প্রয়োজনীয়তা পূরণ করে)।

স্টিফেনার স্পেসিংয়ের বুদ্ধিমান সমন্বয় (300-600mm) প্লেনের বাইরের প্রাচীরের অস্থিরতা প্রতিরোধ করে।

3) দক্ষ ডিজিটাল উত্পাদন

ডাইরেক্ট বিআইএম ডেটা ড্রাইভ: সরাসরি বিল্ডিং মডেল ডেটা বিশ্লেষণ করে এবং স্বয়ংক্রিয়ভাবে প্রোফাইলের মাত্রা সামঞ্জস্য করে (বিভিন্ন মেঝের উচ্চতার সাথে খাপ খাইয়ে নেওয়া)।

অনলাইন লেজারের বেধ পরিমাপ মেশিনের দৃষ্টি পজিশনিং ±0.3 মিমি (উচ্চ-শক্তির বোল্ট সংযোগের জন্য প্রয়োজনীয়তা পূরণ) এর গর্ত গ্রুপ অবস্থান নির্ভুলতা নিশ্চিত করে।

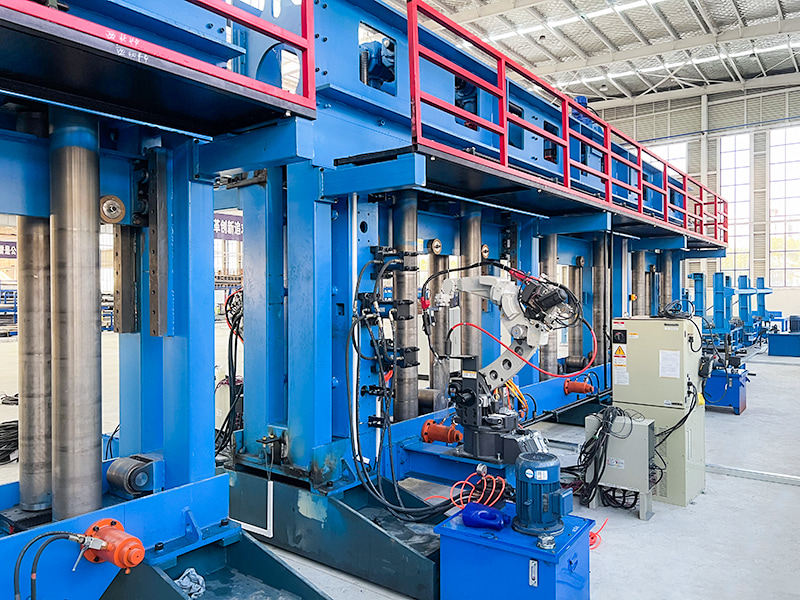

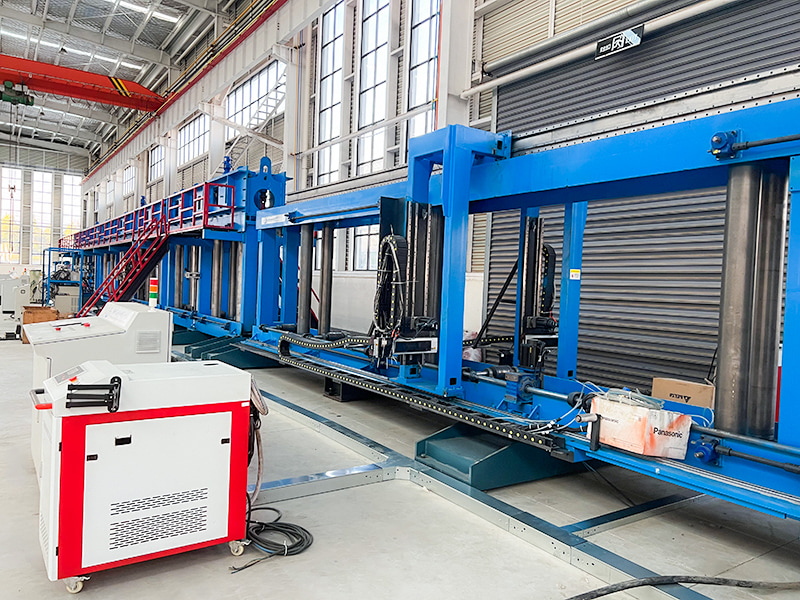

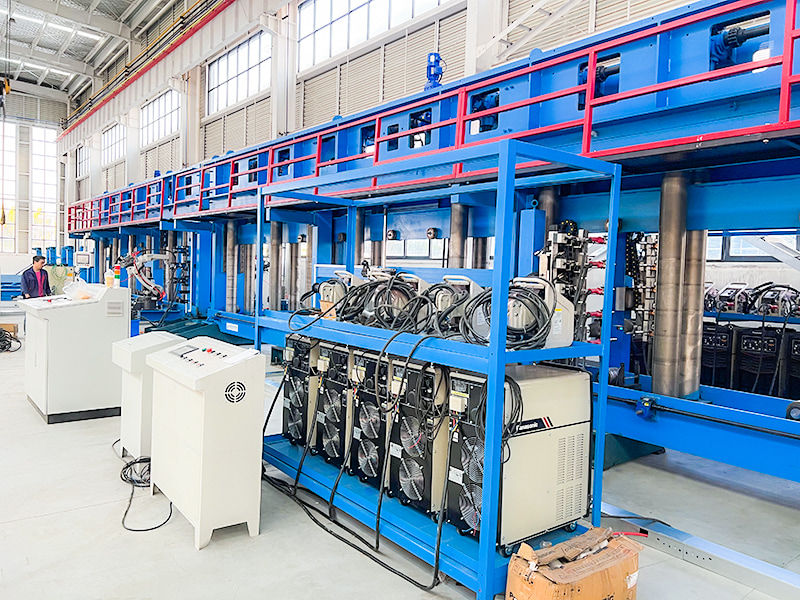

মূল সরঞ্জাম সিস্টেম উপাদান:

হেভি-ডিউটি ডিকয়লার: হাইড্রোলিক এক্সপেনশন বিয়ারিংগুলি 20-30 টন ইস্পাত কয়েল (1.0-1.5 মিটার প্রশস্ত) বহন করতে পারে, বিকৃতি রোধ করতে সার্ভো টেনশন নিয়ন্ত্রণ সহ।

নয়-রোলার উচ্চ-চাপ সমতলকরণ মেশিন: 12 মিমি পুরু প্লেটের অভ্যন্তরীণ চাপ দূর করে, ≤1 মিমি/㎡ (লেজার ক্রমাঙ্কন) এর সোজাতা অর্জন করে।

উচ্চ-নির্ভুলতা পাঞ্চিং ইউনিট: 2000-টন হাইড্রোলিক পাঞ্চিং মেশিন: একই সাথে 50 মিমি পুরু প্লেটের পাঞ্চিং সমর্থনকারী বোল্ট গর্ত এবং পাইপলাইন অনুপ্রবেশ ছিদ্রগুলিকে পাঞ্চ করে।

স্টিফেনার তৈরির মেশিন: কার্বাইড রোলারের 24-32 সেট (হার্ডনেস HRC62), ধাপে ধাপে টি/ইউ-আকৃতির পাঁজরের চাপ (গভীরতা সহনশীলতা ±0.2 মিমি)।

শিয়ার স্ট্রিপ করিগেশন মেশিন: সার্ভো ফ্রিকোয়েন্সি রূপান্তর সামঞ্জস্যযোগ্য তরঙ্গদৈর্ঘ্য (150/200/300 মিমি) এবং 1:8 থেকে 1:10 এর তরঙ্গ-গভীরতার অনুপাত সহ অনুভূমিক ঢেউ তৈরি করে।

বর্ডার লকিং বেন্ডিং: ফোর-সিলিন্ডার সিঙ্ক্রোনাস হাইড্রোলিক বেন্ডিং মেশিন ওয়াল জয়েন্ট তৈরি করে (নমন কোণ 90° ±0.5°)।

স্থির-দৈর্ঘ্য প্লাজমা কাটিং: পানির নিচে প্লাজমা কাটা (বেধ ≤ 12 মিমি), কাটা কোণ ≤ 3°, কোন তাপীয় বিকৃতি নেই।

3D স্ক্যানিং গুণমান পরিদর্শন: লেজার স্ক্যানিং সম্পূর্ণ-স্কেল বিচ্যুতি কনট্যুর মানচিত্র (নির্ভুলতা 0.1 মিমি) তৈরি করতে বিআইএম মডেলগুলির তুলনা করে।

ডিজিটাল টুইন কন্ট্রোল সিস্টেম: শারীরিক সরঞ্জামের অবস্থার রিয়েল-টাইম ম্যাপিং, রোল পরিধানের পূর্বাভাস দেওয়া এবং স্বয়ংক্রিয়ভাবে এর জন্য ক্ষতিপূরণ।

শিল্প আবেদন মান:

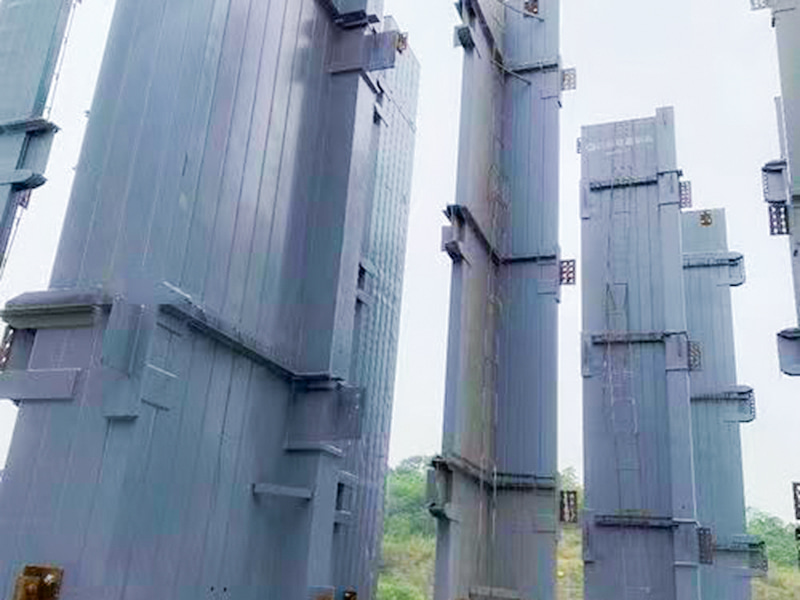

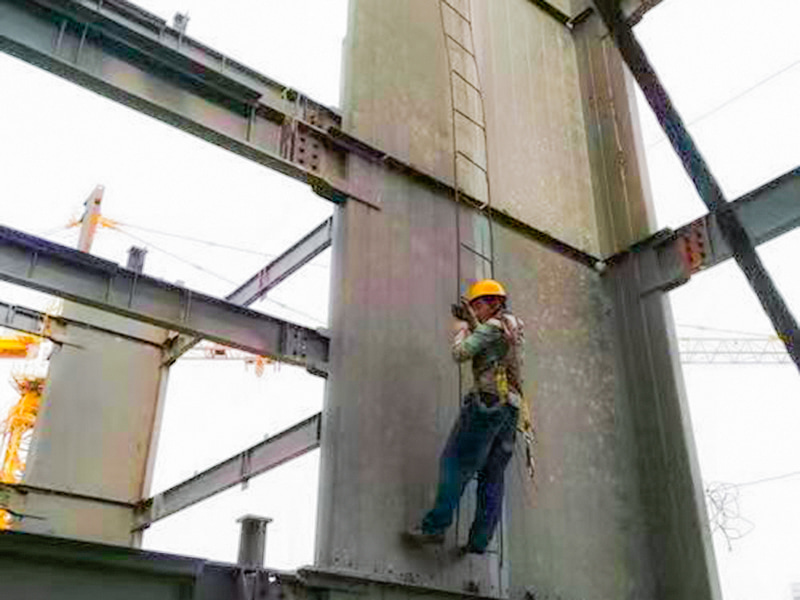

সুপার হাই-রাইজ বিল্ডিং: ওজন 60% কমেছে, মূল নির্মাণের গতি তিনগুণ বৃদ্ধি পেয়েছে (সাংহাই টাওয়ার অ্যাপ্লিকেশন কেস)।

ইন্ডাস্ট্রিয়াল সিসমিক রেজিস্ট্যান্স: রাসায়নিক ও পারমাণবিক বিদ্যুৎ কেন্দ্রগুলির পার্শ্বীয় দৃঢ়তা 200% বৃদ্ধি পেয়েছে, যা SL-2 ভূমিকম্পের শর্ত পূরণ করেছে।

সবুজ রূপান্তর: প্রতি বর্গমিটারে 1.2 টন কার্বন হ্রাস, LEED সার্টিফিকেশন পয়েন্ট অর্জন।
