হাইওয়ে গার্ডরেল রোল তৈরির মেশিন

মূল ফাংশন এবং প্রযুক্তিগত বৈশিষ্ট্য:

1. ডেডিকেটেড ঢেউতোলা ফর্মিং

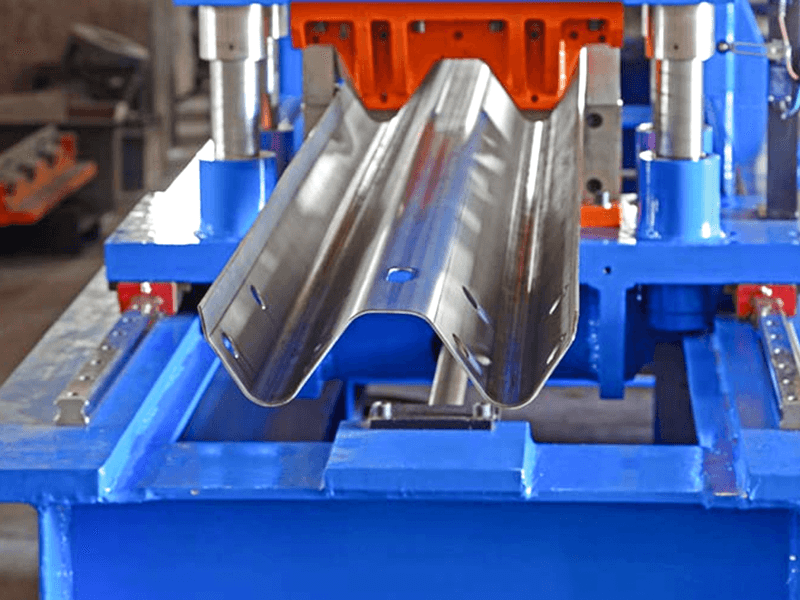

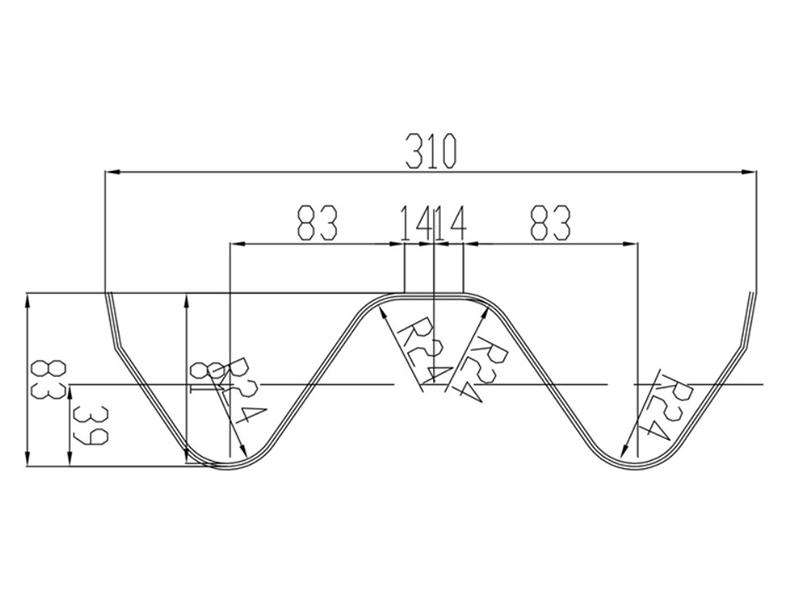

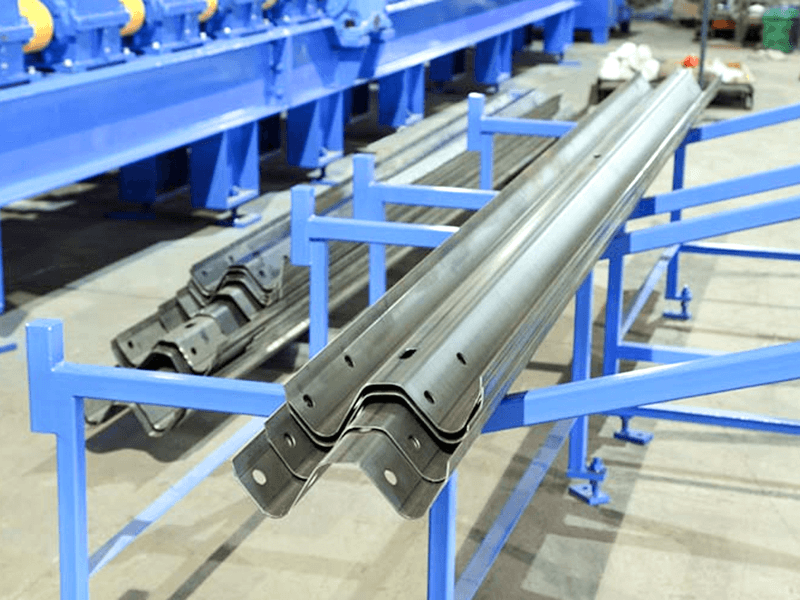

ডাবল-বিম গার্ড্রেইল (W-Beam): স্ট্যান্ডার্ড টাইপ, 85 মিমি একটি ঢেউতোলা উচ্চতা এবং 3-4 মিমি প্লেটের পুরুত্ব, সাধারণ রাস্তার অংশগুলির জন্য উপযুক্ত।

ট্রিপল-বিম গার্ডরেল (থ্রি-বিম): রিইনফোর্সড টাইপ, যার ঢেউয়ের উচ্চতা 85 মিমি এবং একটি প্লেটের পুরুত্ব 4 মিমি, উচ্চ-ঝুঁকির অংশগুলির জন্য উপযুক্ত (যেমন সেতু এবং বক্ররেখা)।

ধীরে ধীরে ট্রানজিশন গার্ডেল: একটি বিশেষ রোলার সিস্টেম সরু থেকে প্রশস্ত ক্রস-সেকশনে (যেমন রাস্তার শেষের শুরুতে) একটি মসৃণ রূপান্তর অর্জন করে।

2. উচ্চ-শক্তি উপাদান প্রক্রিয়াকরণ

প্রযোজ্য উপকরণ: S350GD~S550GD উচ্চ-শক্তির গ্যালভানাইজড ইস্পাত (টেনসিল শক্তি 350-550 MPa), বেধের পরিসীমা 2.0-4.5 মিমি।

গঠনের চাপ 800 টনের বেশি পৌঁছতে পারে, উচ্চ শক্তির অধীনে ইস্পাতটির সুনির্দিষ্ট প্লাস্টিক বিকৃতি নিশ্চিত করে।

3. আল্ট্রা-হাই-স্পিড ক্রমাগত উত্পাদন

60-120 মি/মিনিট লাইনের গতি (প্রতিদিন প্রায় 15-30 কিমি), বড় আকারের হাইওয়ে নির্মাণের প্রয়োজন মেটানো।

সার্ভো ফ্লাইং দেখে কাটার নির্ভুলতা ≤±0.5 মিমি, মসৃণ, বুর-মুক্ত কাট নিশ্চিত করে।

5. অনলাইন পাঞ্চিং এবং মার্কিং

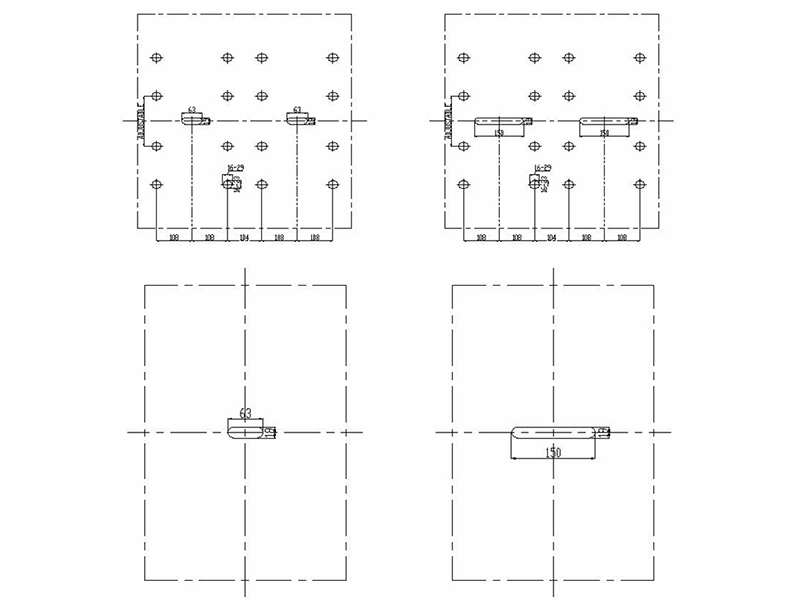

একই সাথে সংযোগ ছিদ্র (বল্ট ফিক্সিং পয়েন্ট) এবং অ্যান্টি-ব্লকিং ব্লক মাউন্টিং হোলগুলিকে পাঞ্চ করে।

প্রোডাকশন ব্যাচ/স্ট্যান্ডার্ড নম্বরের জন্য ঐচ্ছিক লেজার মার্কিং (যেমন, GB/T 31439)।

মূল সরঞ্জাম উপাদান:

হেভি-ডিউটি আনকোয়লার: ক্ষমতা 10-20 টন ইস্পাত কয়েল, জলবাহীভাবে প্রসারণযোগ্য এবং প্রত্যাহারযোগ্য রিল এবং স্বয়ংক্রিয় কেন্দ্রীকরণ।

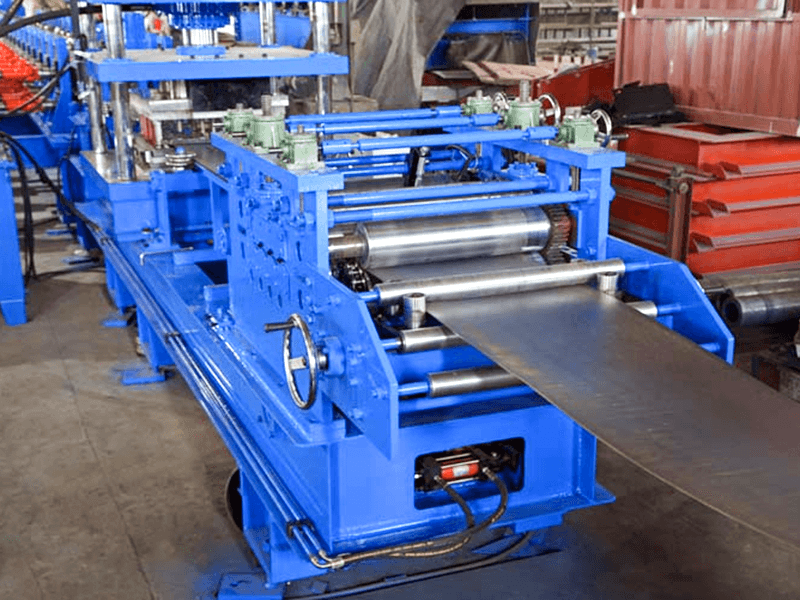

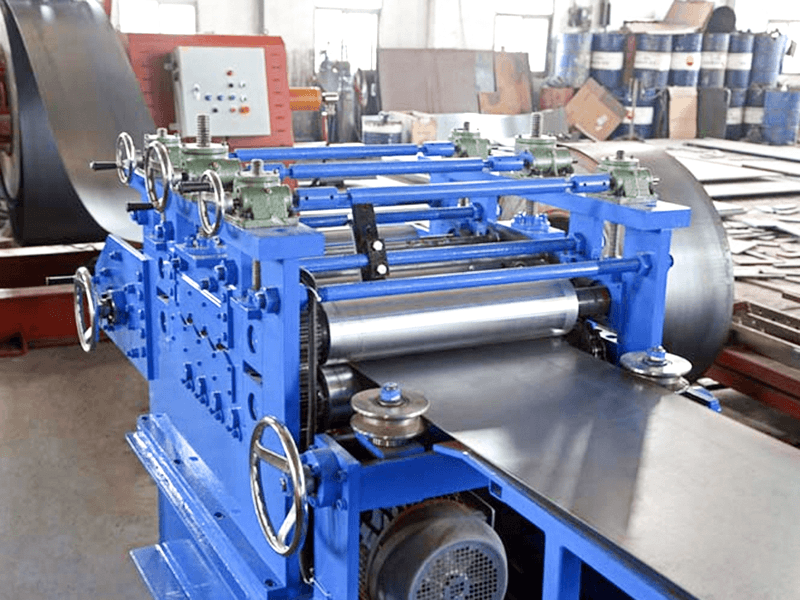

নাইন-রোলার লেভেলার: কয়েল স্ট্রেস দূর করে, ≤1mm/m এর সমতলতা সহনশীলতা অর্জন করে।

গাইড সার্ভো ফিডার: উচ্চ-নির্ভুল ফটোইলেকট্রিক বিচ্যুতি সংশোধন নিশ্চিত করে যে স্ট্রিপটি একটি সরল রেখায় গঠনের এলাকায় প্রবেশ করে।

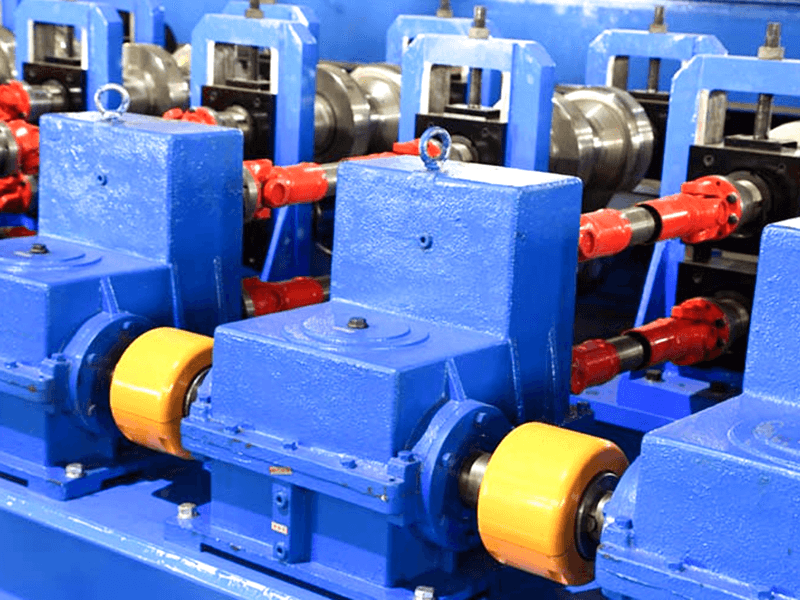

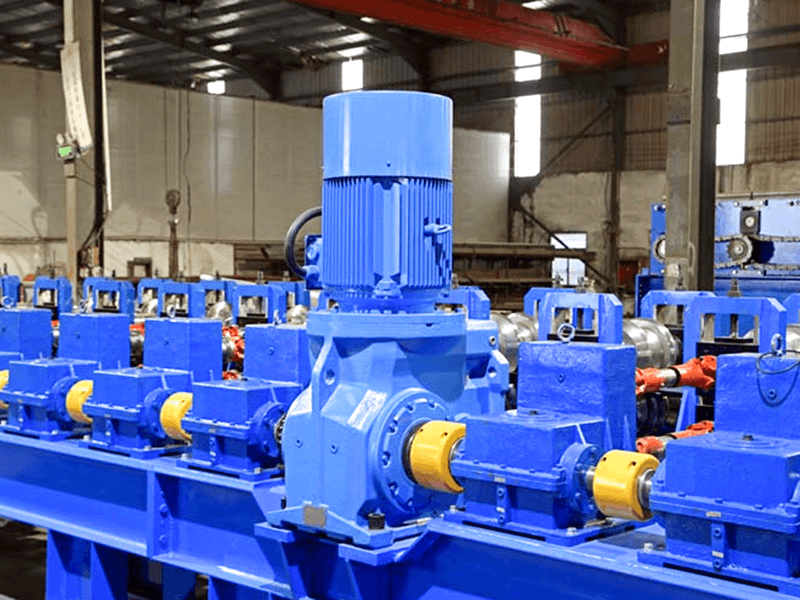

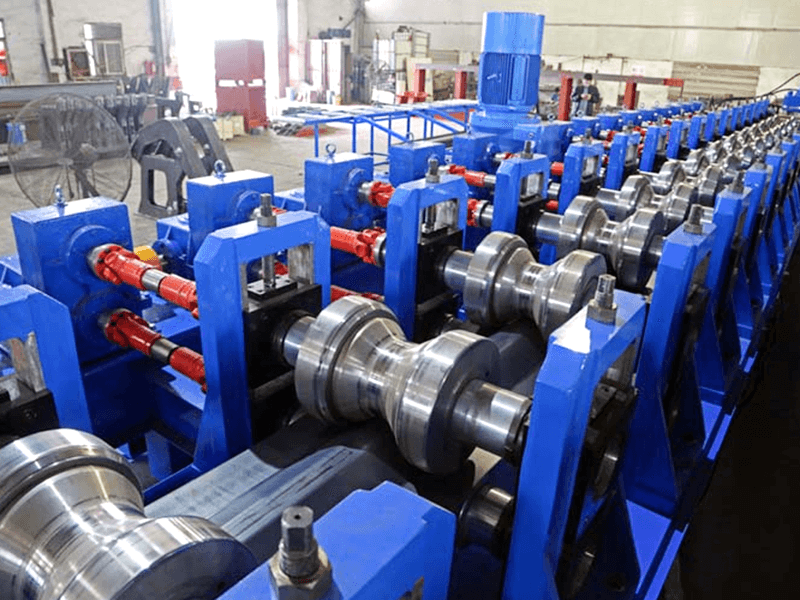

ফর্মিং মেশিন (কোর): কার্বাইড রোলারের 16-25 সেট (Cr12MoV শক্ত), তিনটি পর্যায়ে প্রগতিশীল গঠন সম্পাদন করে:

• প্রাক-নমন → ঢেউ চাপা → সাইজিং ক্রমাঙ্কন

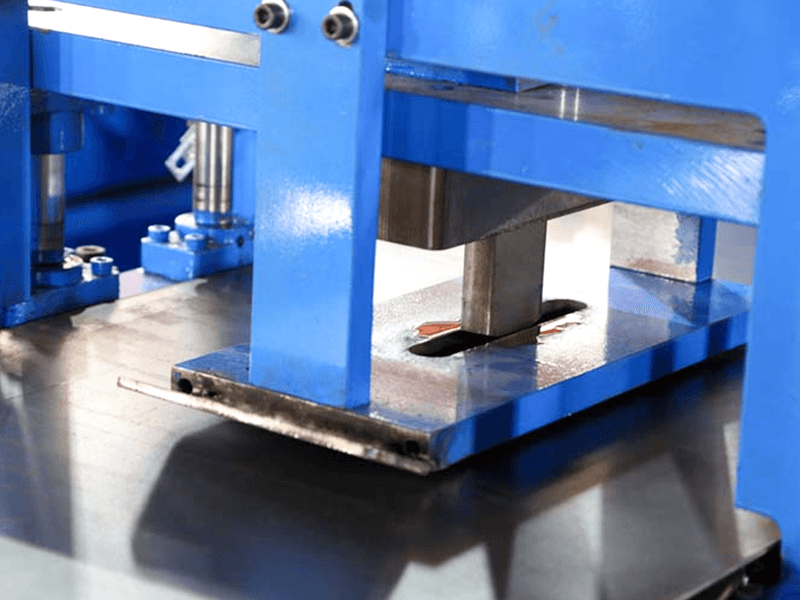

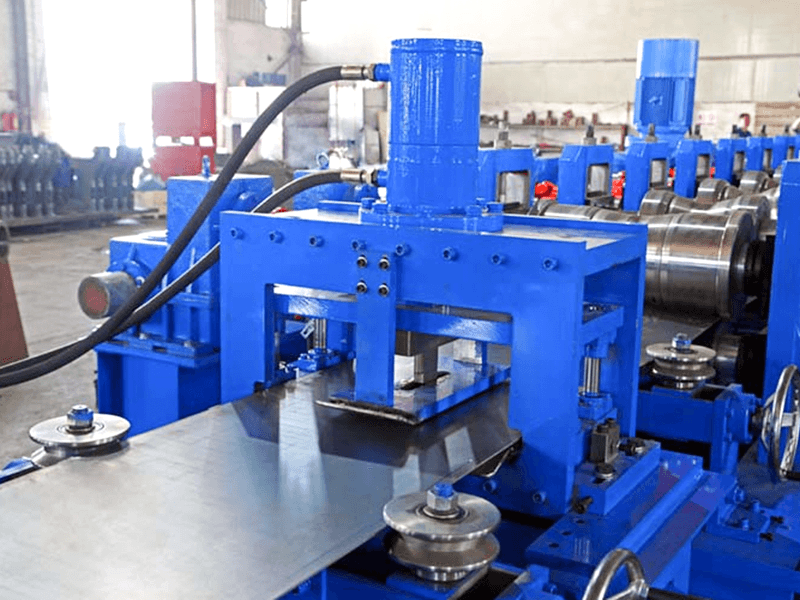

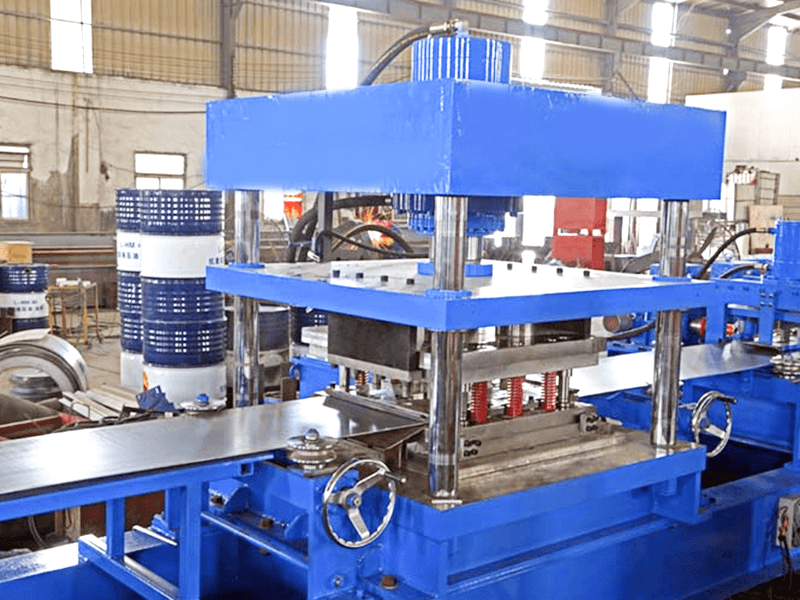

অনলাইন পাঞ্চিং সিস্টেম: হাইড্রোলিক/সার্ভো ড্রাইভ, দ্রুত ডাই চেঞ্জ, হোল পিচ সহনশীলতা ±0.2 মিমি।

ডাইনামিক ফ্লাইং করাত কাটা: করাত ব্লেড অতিরিক্ত গরম হওয়া রোধ করতে কুল্যান্ট সহ গার্ডেলের সাথে সিঙ্ক্রোনাসভাবে চলে।

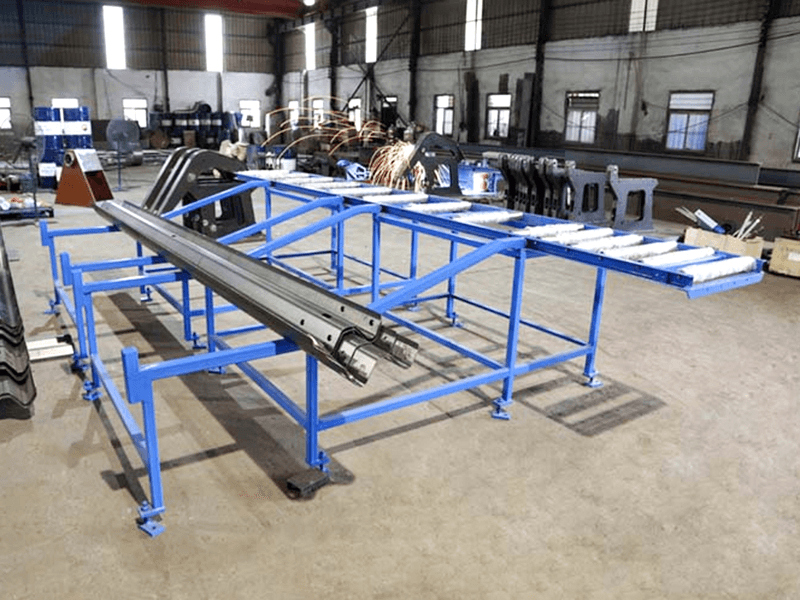

স্বয়ংক্রিয় প্যালেটাইজার: সামঞ্জস্যযোগ্য স্ট্যাকের উচ্চতা (সাধারণত 2.5 মিটার) সহ একটি রোবোটিক আর্ম বা হাইড্রোলিক পুশ প্লেট দিয়ে প্যালেটাইজিং।

ইন্টেলিজেন্ট কন্ট্রোল সিস্টেম: ইন্ডাস্ট্রিয়াল পিএলসি টাচ স্ক্রিন, ইন্টিগ্রেটিং প্যারামিটার সেটিং, ফল্ট ডায়াগনোসিস, প্রোডাকশন পরিসংখ্যান এবং আইওটি রিমোট মনিটরিং সমর্থন করে।

শিল্প মান:

প্রকৌশল দক্ষতা: একটি একক উৎপাদন লাইন বার্ষিক 5,000 কিলোমিটার গার্ডরেল তৈরি করতে পারে, যা 100-কিলোমিটার-হাইওয়ে নির্মাণের প্রয়োজন মেটাতে পারে।

উন্নত নিরাপত্তা: সুনির্দিষ্ট তরঙ্গ-আকৃতির কাঠামো একটি সংঘর্ষের সময় রেললাইনকে সুশৃঙ্খলভাবে ভাঁজ করতে দেয়, গতিশক্তি শোষণ করে এবং দুর্ঘটনায় হতাহতের ঘটনা 40% কম করে।

খরচ অপ্টিমাইজেশান: ঐতিহ্যগত সেগমেন্টেড স্ট্যাম্পিং এবং ওয়েল্ডিং প্রক্রিয়াগুলির তুলনায়, এটি 12% উপাদান সংরক্ষণ করে এবং শ্রম খরচ 60% কমিয়ে দেয়।
