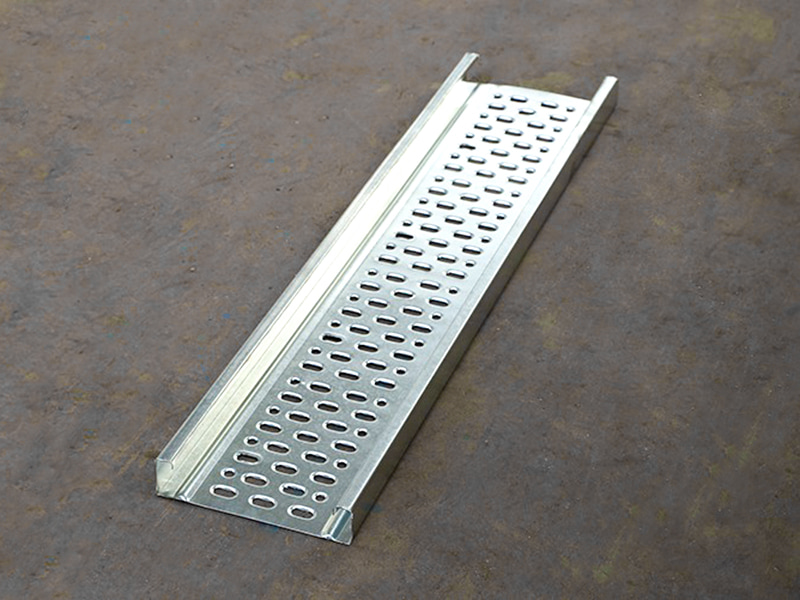

স্ক্যাফোল্ড ইন্ডাস্ট্রি রোল ফর্মিং মেশিনগুলি হল একটি স্বয়ংক্রিয় রোলিং মেশিন যা বিশেষভাবে স্ক্যাফোল্ডিং নির্মাণের জন্য স্টিলের ওয়াকবোর্ড (স্ক্যাফোল্ড প্ল্যাঙ্ক) এর ব্যাপক উত্পাদনের জন্য ডিজাইন করা হয়েছে। একাধিক উচ্চ-শক্তির রোলার ব্যবহার করে, এটি ক্রমাগত ধাতব কয়েলগুলিকে (সাধারণত Q235/Q345 কার্বন ইস্পাত, 1.5-2.5 মিমি পুরু) লোড-ভারিং স্ট্রাকচারাল প্যানেলে অ্যান্টি-স্লিপ গ্রুভ, শক্তিশালী পাঁজর এবং শেষ প্রান্ত দিয়ে ঠাণ্ডা-বাঁকিয়ে রাখে। এটি ঐতিহ্যবাহী কাঠের প্যানেলগুলিকে প্রতিস্থাপন করে, যা উল্লেখযোগ্যভাবে নির্মাণ সুরক্ষা এবং পরিষেবা জীবনকে উন্নত করে৷৷
Jiangyin Hailong Machinery Factory হল ভারা শিল্প রোল গঠন মেশিন চীনে সরবরাহকারী। ১২০০-এর বেশি গ্রাহক সম্পর্কের সাথে, আমরা কাস্টম রোল ফর্মিং সরঞ্জাম দিয়ে বিভিন্ন শিল্পে সেবা প্রদান করি, সরবরাহ করি ভারা শিল্প রোল গঠন মেশিন বিক্রয়ের জন্য.
মূল ফাংশন এবং প্রযুক্তিগত বৈশিষ্ট্য:
1) উচ্চ-শক্তি লোড-ভারবহন কাঠামো

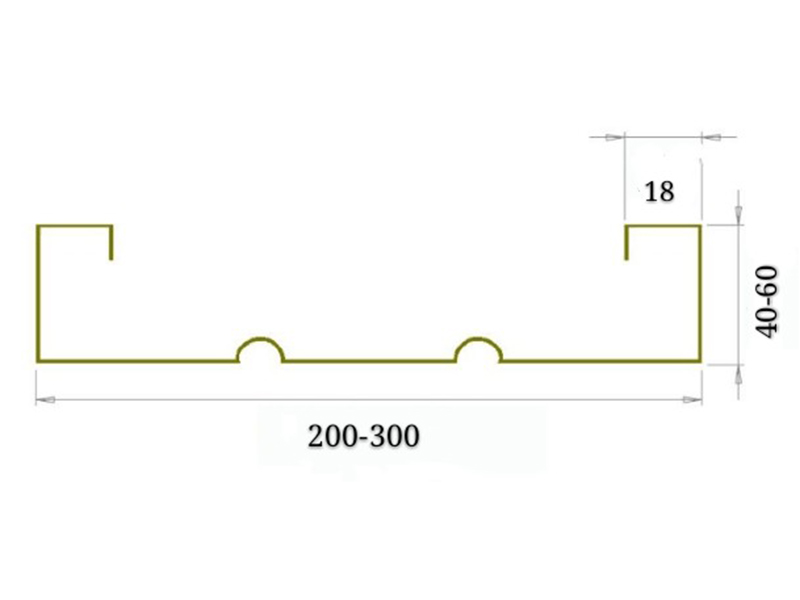

অনুদৈর্ঘ্য শক্তিবৃদ্ধি পাঁজর: 3-5 ট্র্যাপিজয়েডাল পাঁজর নমন শক্তি বৃদ্ধি করে (লোড ক্ষমতা ≥ 1 টন/㎡)।
U-আকৃতির শেষ প্রান্ত: কর্মীদের কাটা রোধ করে এবং প্রান্তের দৃঢ়তা বাড়ায়।
অ্যান্টি-স্লিপ ডিজাইন: সারফেসের বৈশিষ্ট্য হীরা-আকৃতির বা বৃত্তাকার অ্যান্টি-স্লিপ রিজ (≥ 1.2 মিমি উচ্চতা), ঘর্ষণ সহগ > 0.5।
2) দক্ষ ক্রমাগত উত্পাদন
লাইনের গতি 20-40 মি/মিনিট পর্যন্ত, একটি একক মেশিন প্রতিদিন 3,000 m2 এর বেশি স্টিল উত্পাদন করতে সক্ষম (6,000 কাঠের টুকরো প্রতিস্থাপনের সমতুল্য)।
স্বয়ংক্রিয় কাট-টু-লেন্থ কাটিং 1.0 মি থেকে 3.0 মি পর্যন্ত কাস্টম দৈর্ঘ্যের জন্য অনুমতি দেয়, যার নির্ভুলতা ±1 মিমি।
3) জারা সামঞ্জস্য
সাবস্ট্রেটটি ইপোক্সি প্রাইমার বা হট-ডিপ গ্যালভানাইজড (জিঙ্ক লেপ ≥ 60 μm) দিয়ে প্রি-কোটেড করা হয়, যাতে গঠন প্রক্রিয়ার সময় আবরণ ক্ষতিগ্রস্ত না হয়।
ঐচ্ছিক অনলাইন স্প্রে ইউনিট দ্বি-পার্শ্বযুক্ত জারা সুরক্ষা প্রদান করে (আর্দ্র, অম্লীয় এবং ক্ষারীয় পরিবেশের জন্য উপযুক্ত)।

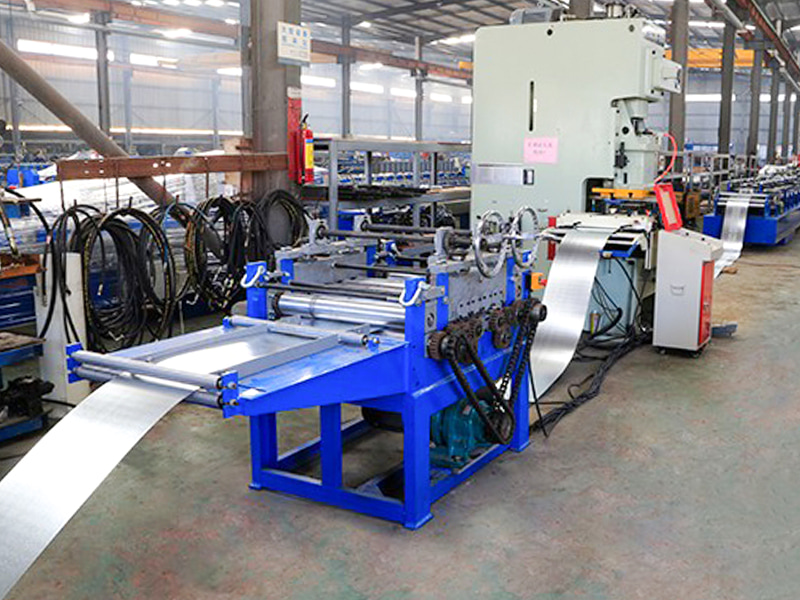

মূল সরঞ্জাম উপাদান:
হেভি-ডিউটি আনকয়লার: 5-8 টন স্টিলের কয়েলের ক্ষমতা, হাইড্রোলিক কয়েলের প্রসারণ এবং স্বয়ংক্রিয় কেন্দ্রীকরণ, বিকৃতি রোধ করতে টেনশন নিয়ন্ত্রণ সহ।

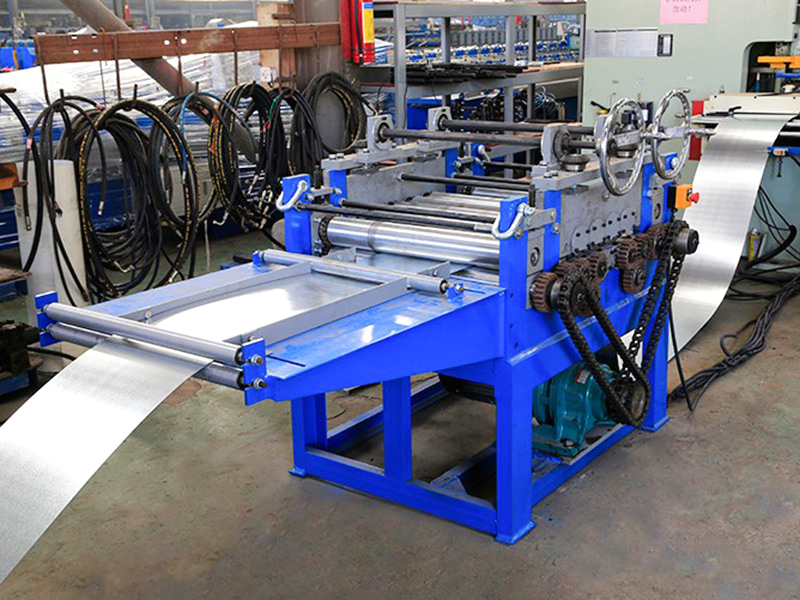

নাইন-রোলার লেভেলার: অভ্যন্তরীণ কয়েলের চাপ দূর করে এবং সাবস্ট্রেট সমতলতা নিশ্চিত করে (≤ 2 মিমি/মি)।

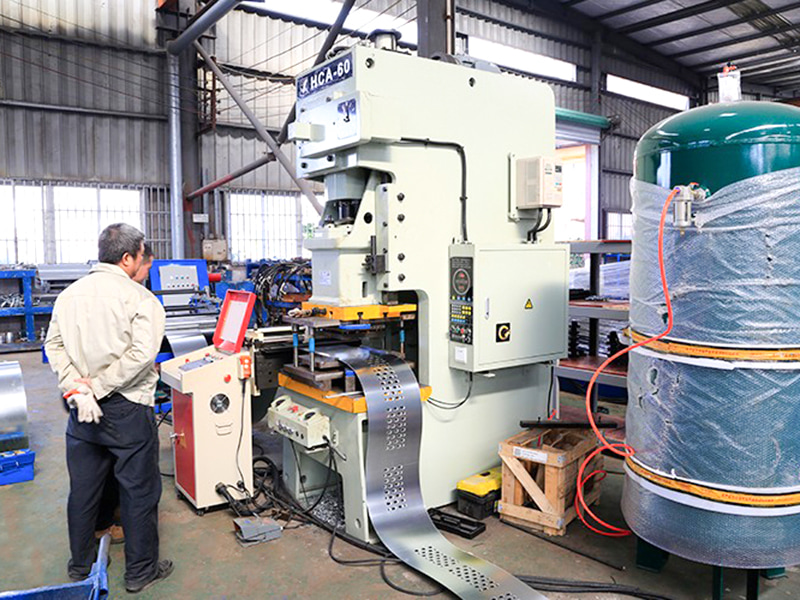

পাঞ্চিং/নচিং ইউনিট: একই সাথে সংযোগের ছিদ্র (ল্যাশিং এবং ফিক্সিংয়ের জন্য) এবং ড্রেনেজ গর্ত (জল জমা রোধ করার জন্য) ঘুষি দেয়, একটি গর্তের ব্যবধান ± 0.5 মিমি।
অ্যান্টি-স্লিপ প্যাটার্ন গঠনের সিস্টেম (কোর মডিউল): হাইড্রোলিক পাঞ্চ বা রোলার এমবসিং ব্যবহার করে, রিয়েল-টাইম চাপ প্রতিক্রিয়া নিয়ন্ত্রণ করে প্যাটার্ন গভীরতার সামঞ্জস্য।

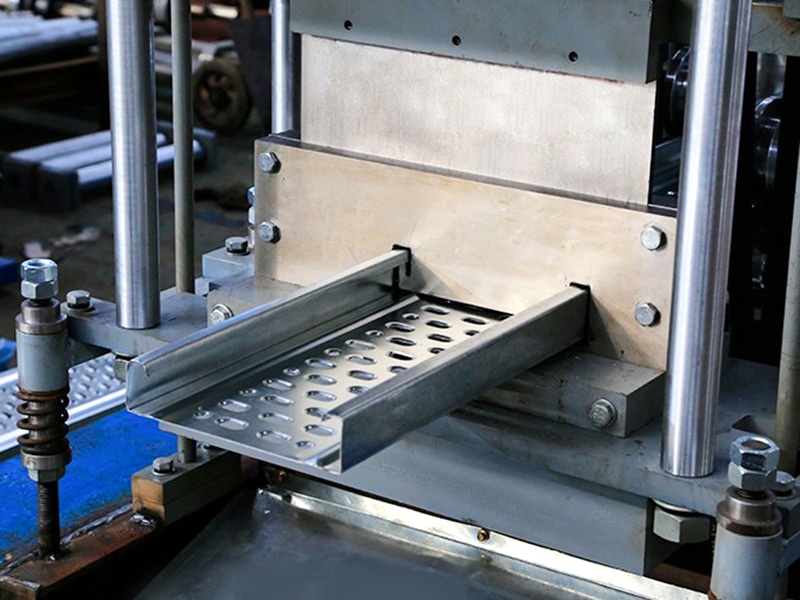

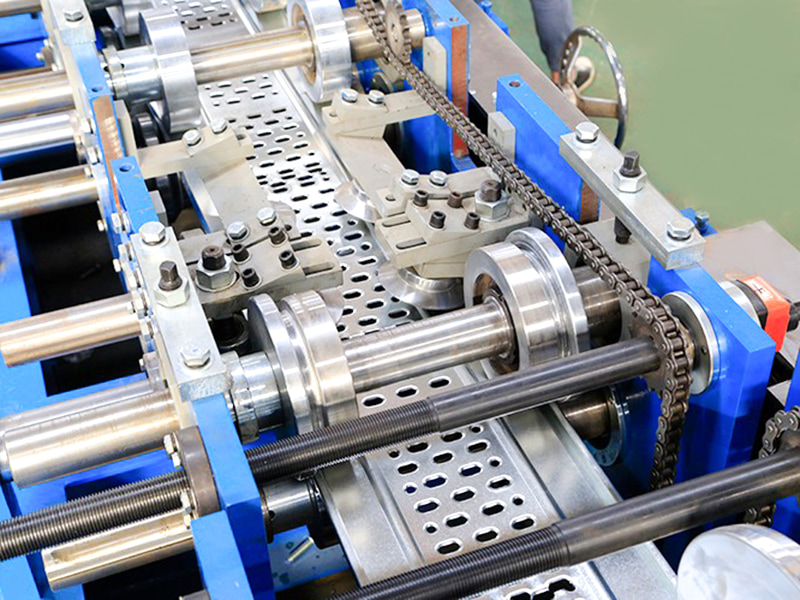

শক্তিবৃদ্ধি পাঁজর গঠন মেশিন: রোলারের 12-18 সেট ক্রমান্বয়ে অনুদৈর্ঘ্য শক্তিবৃদ্ধি পাঁজর টিপুন। রোলার পরিধান-প্রতিরোধী Cr12MoV (HRC 58-62) দিয়ে তৈরি।
এন্ড এজ বাইন্ডিং মেশিন: একটি বাঁকানো মেকানিজম প্লেটটিকে 180° স্টিলের স্ট্রিপের চারপাশে আবৃত করে (বেস প্লেটের মতো একই বেধ), বুর বিপদ দূর করে।
হাইড্রোলিক কাটিং-টু-লেন্থ সিস্টেম: ডুয়াল সিলিন্ডার মসৃণ, বিকৃতি-মুক্ত কাট (কোনও burrs বা ফ্ল্যাশ নয়) জন্য কাটিং সিঙ্ক্রোনাইজ করে।
স্বয়ংক্রিয় স্ট্যাকিং সিস্টেম: স্তরযুক্ত স্ট্যাকিং বায়ুসংক্রান্ত সাকশন কাপ বা একটি রোবোটিক আর্ম দ্বারা সঞ্চালিত হয়, যার সাথে সামঞ্জস্যযোগ্য স্ট্যাকের উচ্চতা (সাধারণত 1.2 মি)।
PLC ইন্টেলিজেন্ট কন্ট্রোল টাচস্ক্রিন: প্যারামিটার সেটিংস (দৈর্ঘ্য/পরিমাণ/অ্যান্টি-স্লিপ প্যাটার্ন), ত্রুটি স্ব-নির্ণয়, এবং স্বয়ংক্রিয় উত্পাদন পরিসংখ্যান।
| প্রযুক্তিগত পরামিতি | ||
| আইটেম | প্যারামিটার | মন্তব্য |
| মেশিন বেস | ন্যাশনাল স্ট্যান্ডার্ড নং 40 আই-বিম স্টিল | সামগ্রিক ঢালাই গঠন |
| বেলন উপাদান | Cr12MoV ইস্পাত | ভ্যাকুয়াম হার্ডেনিং |
| প্রধান খাদ | φ90,40Cr | শক্ত করা এবং টেম্পারিং |
| গ্রুপ গঠন | 18 | |
| প্রধান মোটর শক্তি | 18.5KW, K সিরিজ | |
| প্রধান ড্রাইভ গিয়ার বক্স | চেইন ও গিয়ার | |
| কাট-অফ মোড | হাইড্রোলিক কাট-অফ | হাইড্রোলিক স্টেশন মোটর পাওয়ার হল 7.5 কিলোওয়াট |
| পাঞ্চিং মোড | পাঞ্চিং মেশিন | |
| আনকোয়লার | লোড 10-টন, লোডিং প্ল্যাটফর্ম সহ | হাইড্রোলিক স্টেশন মোটর পাওয়ার হল 5.5 কিলোওয়াট |
| কন্ট্রোল সিস্টেম | সিমেন্স/স্নাইডার পিএলসি | |
| হাইড্রোলিক সিস্টেম | BeiJin Huade ব্র্যান্ড | |
| উৎপাদন লাইনের মোট দৈর্ঘ্য | প্রায় 40 মিটার | |
| সরঞ্জাম ওজন | প্রায় 12-টন | |
| কাঁচামাল বেধ | 1.5-2.5 মিমি | Q235 গ্যালভানাইজড কয়েল |
| উৎপাদন গতি | প্রায় 18মি/মিনিট | |
